Газовая резка

← Назад

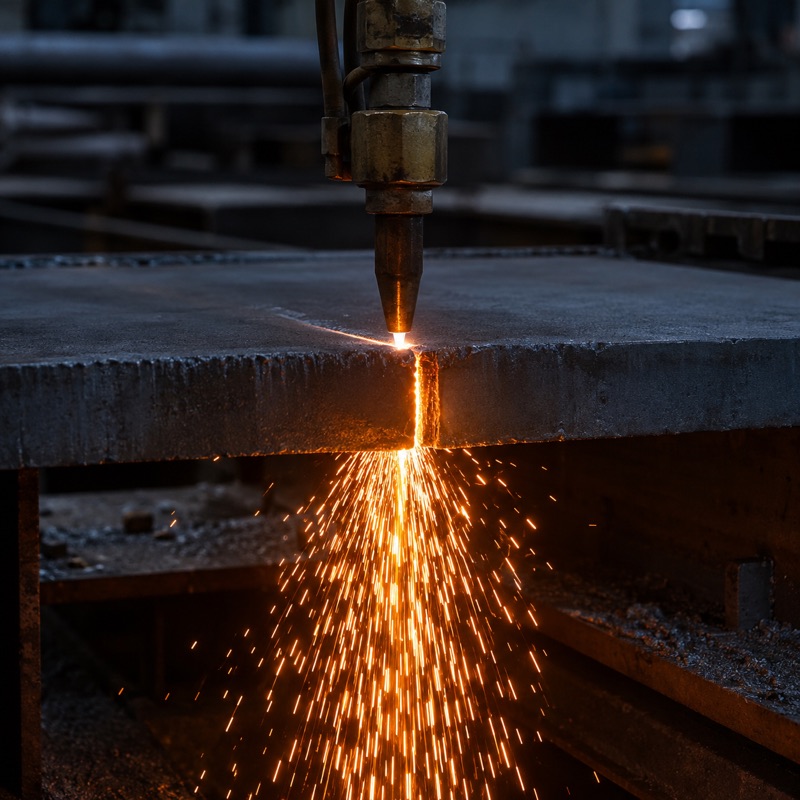

Газовая (кислородная) резка — способ термического раскроя стального листа, при котором металл в зоне реза разогревают газокислородным пламенем до температуры воспламенения в кислороде, а затем струя режущего кислорода сжигает его и выдувает окислы из реза. ООО «Технология» выполняет газовую резку листа толщиной от 5 до 160 мм на складе в Перми и изготавливает из него заготовки любого контура: диски, кольца, пластины, фланцевые и корпусные детали по чертежу заказчика.

Параметры резки

Толщина листа	от 5 до 160 мм
Форматы листа	1250×2500 и 1500×6000 мм
Марки стали	Ст3, 09Г2С, 10ХСНД, 20, 20Х, 30ХГСА, 35, 40Х, 45, 65Г
Форма реза	прямолинейный и фигурный, по чертежу или эскизу заказчика
Норматив на точность	ГОСТ 14792-80 «Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой»
Где выполняется	Пермь, собственный склад листового проката

Какие стали режутся кислородом, а какие нет

Кислородная резка работает только тогда, когда выполняются два условия: температура воспламенения металла в кислороде ниже температуры его плавления, а образующиеся окислы плавятся легче самого металла и свободно выдуваются из реза. Отсюда практические ограничения:

• Режутся без ограничений — низкоуглеродистые и низколегированные стали: Ст3, сталь 20, 09Г2С, 10ХСНД. Это основной материал для резаных заготовок.
• Режутся с подогревом — среднеуглеродистые и легированные стали: 35, 45, 40Х, 30ХГСА, 65Г. Без предварительного или сопутствующего подогрева кромка получает закалочные структуры, возможны трещины. Подогрев и режим согласуются заранее.
• Кислородом не режутся — коррозионностойкие (нержавеющие) стали, чугун, алюминий, медь и их сплавы. Хром, никель и алюминий образуют тугоплавкие окислы, которые «запирают» рез. Для таких материалов нужна плазменная или лазерная резка.

Что учесть конструктору и технологу

• Припуск на механообработку. Рекомендуем закладывать 3–5 мм на сторону: кромка после газовой резки имеет окисленный и подкалённый слой, который снимается при последующей обработке.
• Зона термического влияния. В зависимости от толщины листа и режима — от 1 до 5 мм. Это критично, если деталь идёт под сварку ответственных конструкций или под термообработку.
• Ширина реза. От 2 до 5 мм по мере роста толщины. Учитывается при раскрое, когда детали режутся вплотную друг к другу.
• Конусность реза. На больших толщинах верхняя и нижняя кромки отличаются по размеру. Если деталь идёт в размер без обработки — укажите, какая сторона базовая.
• Грат и окалина. На нижней кромке остаётся легко удаляемый грат. Зачистку оговариваем отдельно.

Что мы изготавливаем газовой резкой

• Диски и круглые заготовки под токарную обработку;
• Кольца и фланцевые заготовки с вырезкой внутреннего контура;
• Пластины, планки, полосы в размер;
• Детали сложного контура по чертежу, эскизу или DXF;
• Роспуск листа на карты и полосы под нужный раскрой.

Готовые примеры смотрите в разделе Заготовки из металла. Материал берём со своего склада — ассортимент и толщины в разделе Листовой прокат, наличие на текущий момент — в разделе В наличии.

Газовая резка или ленточнопильная — что выбрать

	Газовая резка	Ленточнопильная резка
Что режет	лист, плита	круг, поковка, квадрат
Форма реза	любой контур, в том числе фигурный	только прямой поперечный рез
Нагрев металла	есть, ЗТВ 1–5 мм	нет, рез «холодный»
Потери на рез	2–5 мм	1,5–2,5 мм
Припуск	3–5 мм на сторону	1–2 мм на сторону

Если нужна заготовка из круга или поковки — смотрите резку на ленточнопильном станке.

Как заказать

• Пришлите чертёж, эскиз или файл DXF на info@mc-steel.ru либо оставьте заявку на сайте.
• Укажите марку стали, толщину, количество деталей, требуемую точность и припуск на обработку.
• Менеджер подберёт лист из наличия, рассчитает раскрой и стоимость и согласует сроки.
• Отгружаем со склада в Перми, доставка — по всей России.

Оценить вес и стоимость исходного проката можно самостоятельно в нашем калькуляторе металлопроката.

Частые вопросы

Какую минимальную и максимальную толщину вы режете газом?

От 5 до 160 мм. Тоньше 5 мм кислородная резка даёт неудовлетворительное качество кромки и коробление — для тонкого листа используются другие способы раскроя.

Можно ли газом резать нержавейку или алюминий?

Нет. Оксиды хрома, никеля и алюминия тугоплавки и не выдуваются из реза, поэтому кислородная резка для этих материалов неприменима. Нужна плазменная или лазерная резка.

Какая точность у газовой резки?

Точность и качество поверхности реза нормируются ГОСТ 14792-80, который устанавливает классы точности. Требуемый класс согласуется при оформлении заказа — от него зависят и режим резки, и стоимость.

Нужно ли закладывать припуск, если деталь идёт под механическую обработку?

Да, 3–5 мм на сторону. Кромка после кислородной резки имеет окисленный и подкалённый слой, который снимается при обработке.

В каком регионе вы работаете?

Резка выполняется в Перми. Готовые заготовки отгружаем предприятиям по всей России, от Санкт-Петербурга до Владивостока; условия доставки и самовывоза уточняйте у менеджера.

Нужна заготовка из листа? Позвоните +7 (342) 237-25-25, напишите на info@mc-steel.ru или оставьте заявку — рассчитаем раскрой и стоимость по вашему чертежу. Реквизиты и адреса складов — в разделе Контакты.
